抗震支架、成品支架和支吊架的區別總結

發布時間:2023-09-21

 眾所周知,支吊架是管道系統中的支撐構件,常用于管道等安裝,支吊架的作用可大致分為以下三點:

1、承受管道的自重,并使管道的自重應力在允許范圍內;

2、增加管道的剛度,避免過大的撓度和振動;

3、限制管道系統熱位移的大小和方向,保證管道和與之連接的設備的安全運行。

成品支吊架檢測標準


  成品支吊架是支吊架的一種,以組合性佳、安裝速度快、后期維護方便等優點廣泛用于建筑項目。

  成品支吊架是直接生產出定型槽鋼以及各種連接件,然后交由施工人員進行現場裝配的支吊架系統,用于懸吊與支撐設備、管線等設施的輔助系統,其所有構件都是在工廠預制生產,施工現場直接安裝施工。


根據市場經驗可得出:

  成品支吊架的產生極大地簡化了施工安裝過程,增強了施工安裝質量,縮短了施工安裝工期,優化了施工安裝效果,造就了大量優質工程。可見,成品支吊架已經體現出巨大的優勢和市場前景,是往后安裝工程的發展潮流和趨勢!

抗震支吊架檢測標準


  抗震支架是限制附屬機電工程設施產生位移,控制設施振動,并將荷載傳遞至承載結構上的各類組件或裝置??拐鹬У跫?。

  根據功能用途,抗震支吊架可分為以下這幾種類型:

1、側向抗震支吊架:斜撐與管道橫截面平行的抗震支吊架。

2、縱向抗震支吊架:斜撐與管道縱截面平行的抗震支吊架。

3、單管支架:單管(桿)抗震支吊架由一根承重吊架和抗震斜撐組成的抗震支吊架。

4、門型抗震支吊架:由兩根及以上承重吊架和橫梁、抗震斜撐組成的抗震支吊架。?

5、綜合抗震支吊架、矩形風管抗震支吊架。

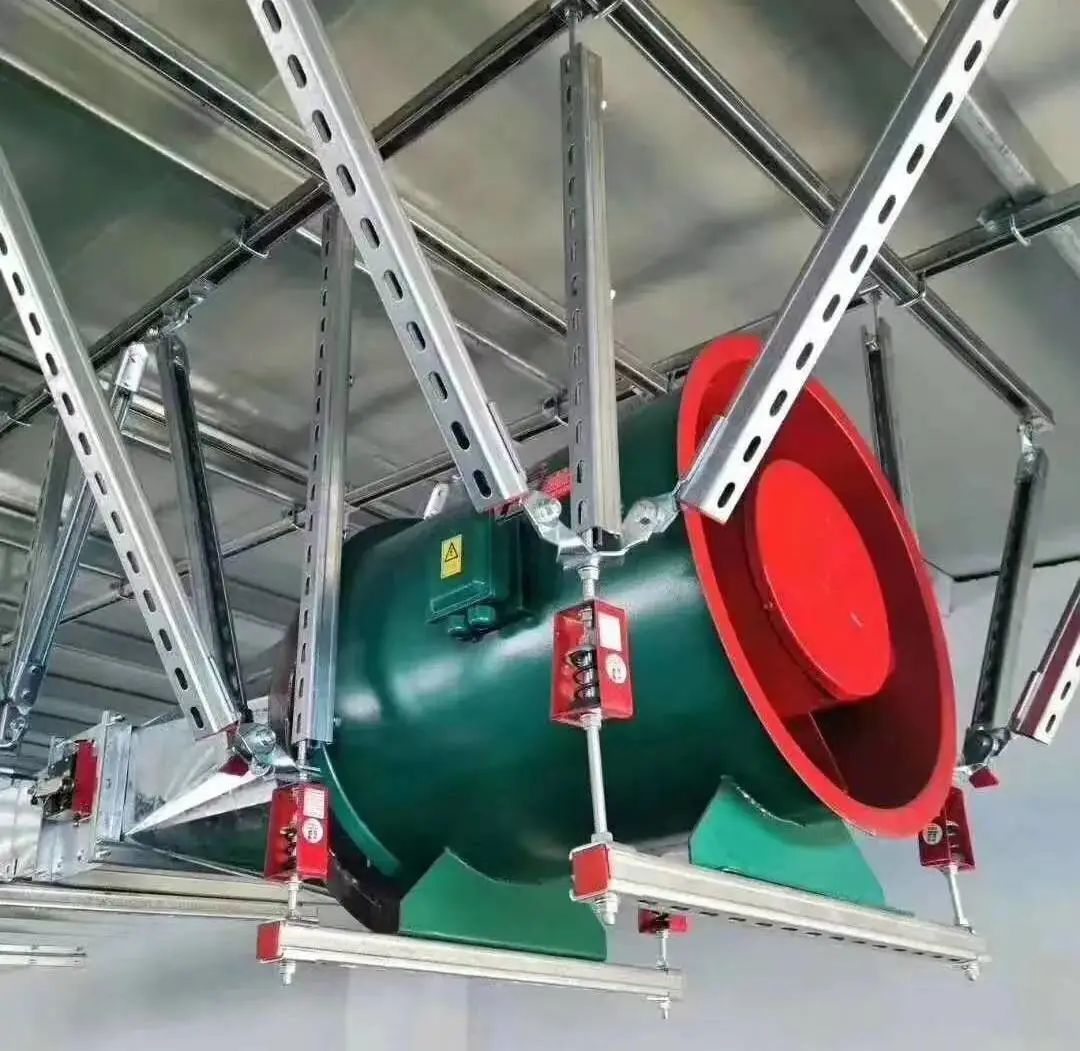

抗震支吊架由成品槽鋼、管束、配件三種系統按照設計樣式組合到一起的支撐結構,所有連接件與槽鋼可以實現拼裝構件的剛性配合、連接無位移、精確定位,因此,在實際安裝時,抗震支架的安裝比起傳統支架的安裝要簡便。??

 選用生產工藝優異的抗震支吊架,既能保證設備的正常運轉更能在面對地震等具有極強破壞力的自然災害時把損耗降低,避免大規模的經濟損失和人員傷亡,同時很大程度地減輕次生災害,這也就是國家強制要求安裝抗震支吊架的初衷。

什么是非成品支架?

  非成品支架即我們平常所說的支吊架傳統做法,也是一直以來行業的普遍做法,目前建筑工程中仍然在大量沿用這種做法。非成品,即生產出來的支架不是完整的,即可使用的產品。

  由于只是對鋼材的粗加工,10傳統做法需要在工地現場對鋼材進行二次加工:剪斷、焊接、沖孔,最后才能安裝。由于非模塊化設計,支吊架不可調節,剪斷焊接等工序會造成安裝時的誤差,我們時常會看見傳統支吊架的絲桿是彎曲的,有些甚至彎曲程度極大,這將造成安全隱患。其次,現場焊接支吊架的要求是非常嚴格的,大部分工地是達不到要求的,這也影響到了支吊架的受力強度。再者,非成品支架需要耗費大量的人力物力和施工時間,造成了工程效率低下。

什么是成品支架?

  成品支架即生產出來的支架已經是完整的產品,在施工現場無需焊接或打孔即可直接安裝使用,部分情況下需要簡單的切割。成品支架的產品已經完成沖孔,并且都是模數化設計,在現場可靈活調節,用塑翼螺母可實現微調。國外的成品支架市場已經比較成熟,他們將成品支架(中國普遍的定義)稱為“Modular Support”,直譯為裝配式支撐或模數化支架。國外的裝配式支架不光是在建筑領域有著廣泛的運用,因其安裝方便靈活,在航運、市政、石油、化工等領域均已成熟運用。成品支架與裝配式支架是一樣的概念,裝配式支架是更好的一種詮釋。

抗震支架、承重支架、

管廊支架與成品支架是什么關系?

  成品支架是完整即可安裝的支架產品,所以不管是抗震支架,承重支架還是管廊支架,消防支架,只要滿足“完整即可安裝的支架產品”這個條件,他們就都屬于“成品支架”。

  從廣義上說,抗震、承重、管廊等支架都有非成品的傳統做法,尤其是承重支架和管廊支架,二者大部分還是以傳統做法在施工;而抗震支架目前絕大部分都是以成品的方式在做,即成品到工地即可安裝,可以與傳統的支吊架適配。這就是為什么很多從業人員會把抗震支架和成品支架混淆的原因。

  在裝配式建筑的框架內,我們通常討論的抗震、承重、管廊等支架就是屬于成品支架的范疇,即裝配式支架。
